ZT808 多通道超声测桩仪

产品功能:

桩基完整性自动检测,判定桩身缺陷程度并确定其位置

地下连续墙缺陷自动检测

地质勘察岩体纵波波速测试

隧道岩体松动圈检测

其他超声波声学参数测试及其理论研究

依据标准:

《公路工程基桩动测技术规程》JTG/T F81-01-2020

《建筑基桩检测技术规范》JGJ106-2014

《铁路工程基桩检测技术规程》TB 10218-2019

《工程岩体分级标准》GB 50218—94

《工程岩体试验方法标准》BG/T 50266-2013

仪器特点:

采用高端触摸屏二合一笔记本电脑,实现无线操控主机

自发自收换能器设计,一次提升完成六剖面全组合测试,大大提高工作效率。

可在采集软件设置通道对应探头接口,无需更换探头对应声测管的位置,

主操作界面测点波形曲线、整桩波列图、剖面深度曲线联动显示

各剖面自动调节增益和延迟,也可以手动参与调节,首波清晰,判读准确。

主机和平板电脑、主机和提升装置间均采用无线连接方式,人员操作更加轻便省力。

波形采集中自动判读采用全新的算法,判读精确、快速,实时性更好

支持斜测和扇测数据分析处理

具有自动管斜修正功能,断面可以采用归一化处理

检测时可用ZT分析软件实时进行数据分析,生成报告,实时上传。

输出结果内容有多种样式选择并组合,兼容多地报告格式。可批量生成完整多桩报告

技术参数:

     数: 四通道

一次提升剖面: 六剖面

主控标配设备:二合一笔记本平板电脑

采样长度:1024~4096

带宽(Hz):0.1~500K

放大增益(dB):0~177

增益控制精度(dB): 0.1

声时范围(μs): 640K

声时测读精度(μs): 0.05

采样间隔(μs): 0.1~6.4

道间隔离度(dB): 80

发射电压(V):125、250、500、1000

测点间距(cm):1-50可选

最大提升速度(m/min):≥ 60

操作系统:Windows10

存储容量:256G(可支持扩展)

显示屏:12.1寸高清高亮液晶屏

操作方式:触摸屏/键盘

主机、电脑连接方式: 无线/有线

提升装置连接方式 :  无线/有线

无线距离: 35米

通讯接口:USB/MiniUsb/WiFi/蓝牙

仪器构成:

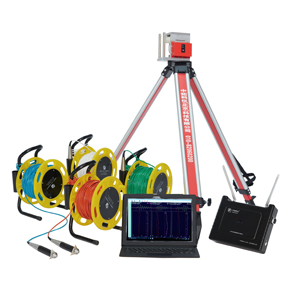

主机、电脑、径向换能器、提升装置、从动轮、说明书、软件、仪器箱等。
